СТО 79814898-124-2009 распространяется на сварные равнопроходные тройники из коррозионно-стойкой стали аустенитного класса для ответвлений трубопроводов атомных станций (АС), транспортирующих рабочие среды с расчетной температурой не выше 300 гр.С при рабочем давлении менее 2,2 МПа (22 кгс/см2), и отнесенных правилами устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок ПНАЭ Г-7-008 , утвержденными Госатомэнергонадзором СССР, к группам В и С.

Настоящий стандарт может быть также применен при проектировании и изготовлении трубопроводов АС по федеральным нормам и правилам НП-045, утвержденным Госатомнадзором России, строительным нормам и правилам СНиП 3.05.05, утвержденным Госстроем СССР, и ПБ 03-585, утвержденным Госгортехнадзором России.

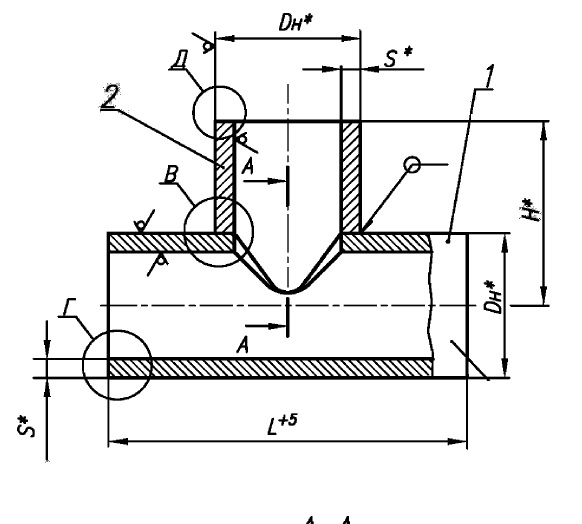

Условное обозначение сварного равнопроходного тройника:

1. Тройник сварной равнопроходный, с диаметром корпуса и штуцера 325 мм и толщиной стенки 12 мм, на условное давление РN 25 для трубопроводов группы С по ПНАЭ Г-7-008 (1), с контролем сварных швом для III категории по ПНАЭ Г-7-010 (6)
   Тройник равнопроходный С 325х12 — PN25-IIIв 10 СТО 79814898 124-2009
   то же, для трубопроводов группы В
   Тройник равнопроходный С 325х12 — Рр16/100С — IIIc СТО 79814898 124-2009
   то же, для трубопроводов группы В с контролем сварных швов для II категории по ПНАЭ Г-7-010 (6)
   Тройник равнопроходный С 325х12 — Рр16/100С — IIв СТО 79814898 124-2009
2. То же, для трубопроводов, изготавливаемых по НП-045 (2)
   Тройник равнопроходный П 325х12 — PN25 10 СТО 79814898 124-2009
3. То же, для трубопроводов, изготавливаемых по СНиП 3.0505 (3)
   Тройник равнопроходный 325х12 — PN25 10 СТО 79814898 124-2009
4. То же, для трубопроводов, изготавливаемых по ПБ 03-585 (4)
   Тройник равнопроходный Т 325х12 — PN25 10 СТО 79814898 124-2009
