ОСТ 34.10.762-97 распространяется на сварные равнопроходные тройники из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций.
Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ.
Сварные равнопроходные тройники предназначены для применения на трубопроводах, на которые распространяются РД 03-94.
Допускается применение сварных равнопроходных тройников по настоящему стандарту для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем СССР.
В настоящем стандарте использованы ссылки на следующие нормативно-технические документы:
ОСТ 34 10.747-97 Детали и сборочные единицы трубопроводов ТЭС на Рраб < 2,2 МПа (22 кгс/см²), t ≤ 425 °С. Трубы и прокат. Сортамент.
ОСТ 34 10.748-97 Детали и сборочные единицы трубопроводов ТЭС на Рраб < 2,2 МПа (22 кгс/см²), t ≤ 425 °С. Соединения сварные стыковые. Типы, конструктивные элементы и размеры.
ОСТ 34 10.766-97 Детали и сборочные единицы трубопроводов ТЭС на Рраб < 2,2 МПа (22 кгс/см²), t ≤ 425 °С. Технические требования.
Пример условного обозначения сварного равнопроходного тройника диаметром 108 мм и толщиной стенки корпуса 6 мм и штуцера 4 мм на условное давление Ру 2,5 МПа:
Тройник равнопроходный 108х6х4-2,5 03 ОСТ 34 10.762-97
| Условное давление Ру, МПа (кгс/см²) | Рабочее давление Рраб, МПа (кгс/см²) для температуры рабочей среды, °С | |||||
| 200 | 250 | 300 | 350 | 400 | 425 | |
| 4,00 (40,0) | — | — | — | — | 2,0 (20) | |
| 2,50 (25,0) | 2,2 (22,0) | 2,20 (22,0) | 1,90 (19,0) | 1,7 (17) | 1,5 (15) | 1,3 (13) |
| 1,60 (16,0) | 1,6 (16,0) | 1,40 (14,0) | 1,20 (12,0) | — | — | — |
| 1,00 (10,0) | 1,0 (10,0) | 0,90 (9,0) | 0,75 (7,5) | — | — | — |
| 0,63 (6,3) | 0,6 (6,0) | 0,54 (5,4) | 0,48 (4,8) | — | — | — |
| 0,40 (4,0) | 0,4 (4,0) | 0,35 (3,5) | 0,30 (3,0) | — | — | — |

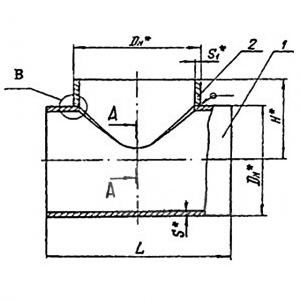

| Наименование | Ру МПа (кг/см²) | Dу, мм | Размер присоед. труб DнхS | Масса, кг |
| Тройник 76х4х4 01 ОСТ 34.10.762-97 | 4,0 (40) | 65 | 76х3,0 | 3 |
| Тройник 89х5х5 02 ОСТ 34.10.762-97 | 80 | 89х3,5 | 4 | |
| Тройник 89х4,5х3,5 03 ОСТ 34.10.762-97 | 2,5 (25) | 80 | 89х3,5 | 3,8 |
| Тройник 108х6х4 04 ОСТ 34.10.762-97 | 100 | 108х4 | 5,9 | |
| Тройник 108х6х6 05 ОСТ 34.10.762-97 | 4,0 (40) | 100 | 108х4 | 6,5 |
| Тройник 133х7х7 06 ОСТ 34.10.762-97 | 125 | 133х4 | 9,8 | |
| Тройник 133х6х4 07 ОСТ 34.10.762-97 | 2,5 (25) | 125 | 133х4 | 7,7 |
| Тройник 159х7х5 08 ОСТ 34.10.762-97 | 150 | 159х5 | 12,2 | |
| Тройник 159х9х7 09 ОСТ 34.10.762-97 | 4,0 (40) | 150 | 159х5 | 15,6 |
| Тройник 219х11х9 10 ОСТ 34.10.762-97 | 200 | 219х7 | 29,9 | |
| Тройник 219х9х7 11 ОСТ 34.10.762-97 | 2,5 (25) | 200 | 219х7 | 24,6 |
| Тройник 273х11х8 12 ОСТ 34.10.762-97 | 250 | 273х8 | 39,8 | |
| Тройник 273х14х14 13 ОСТ 34.10.762-97 | 4,0 (40) | 250 | 273х8 | 53,6 |
| Тройник 273х8х8 14 ОСТ 34.10.762-97 | 1,6 (16) | 250 | 273х6 | 31,9 |
| Тройник 325х8х8 15 ОСТ 34.10.762-97 | 300 | 325х6 | 41,8 | |
| Тройник 325х16х10 16 ОСТ 34.10.762-97 | 2,5 (25) | 300 | 325х8 | 52,1 |
| Тройник 325х16х16 17 ОСТ 34.10.762-97 | 4,0 (40) | 300 | 325х8 | 80,5 |
| Тройник 377х11х11 18 ОСТ 34.10.762-97 | 2,5 (25) | 350 | 377х9 | 74,2 |
| Тройник 377х18х18 19 ОСТ 34.10.762-97 | 4,0 (40) | 350 | 377х9 | 119,5 |
| Тройник 426х22х16 20 ОСТ 34.10.762-97 | 400 | 426х10 | 163,9 | |
| Тройник 426х16х12 21 ОСТ 34.10.762-97 | 2,5 (25) | 400 | 426х10 | 125,9 |
| Тройник 426х10х10 22 ОСТ 34.10.762-97 | 1,6 (16) | 400 | 426х9 | 83 |
| Тройник 530х11х8 23 ОСТ 34.10.762-97 | 500 | 530х8 | 120,8 | |
| Тройник 530х18х8 24 ОСТ 34.10.762-97 | 500 | 530х8 | 178,5 | |
| Тройник 630х18х14 25 ОСТ 34.10.762-97 | 2,5 (25) | 600 | 630х12 | 295,6 |
| Тройник 630х14х12 26 ОСТ 34.10.762-97 | 1,6 (16) | 600 | 630х8 | 239,9 |
| Тройник 630х10х10 27 ОСТ 34.10.762-97 | 1,0 (10) | 600 | 630х8 | 177,5 |
| Тройник 720х11х9 28 ОСТ 34.10.762-97 | 700 | 720х9 | 227,9 | |
| Тройник 720х18х9 29 ОСТ 34.10.762-97 | 1,6 (16) | 700 | 720х9 | 336,2 |
| Тройник 720х22х14 30 ОСТ 34.10.762-97 | 2,5 (25) | 700 | 720х9 | 427,7 |
| Тройник 820х22х18 31 ОСТ 34.10.762-97 | 800 | 820х11 | 610,9 | |
| Тройник 820х18х11 32 ОСТ 34.10.762-97 | 1,6 (16) | 800 | 820х9 | 440,8 |
| Тройник 820х14х9 33 ОСТ 34.10.762-97 | 1,0 (10) | 800 | 820х9 | 337,6 |
| Тройник 1020х22х14 34 ОСТ 34.10.762-97 | 1,6 (16) | 1000 | 1020х10 | 881,2 |
| Тройник 1020х18х14 35 ОСТ 34.10.762-97 | 1,0 (10) | 1000 | 1020х10 | 704,9 |
| Тройник 1020х14х10 36 ОСТ 34.10.762-97 | 0,6 (6) | 1000 | 1020х10 | 575,5 |
| Тройник 1220х14х11 37 ОСТ 34.10.762-97 | 1200 | 1220х10 | 777,7 | |
| Тройник 1220х18х14 38 ОСТ 34.10.762-97 | 1,0 (10) | 1200 | 1220х10 | 1166,3 |
| Тройник 1220х25х18 39 ОСТ 34.10.762-97 | 1,6 (16) | 1200 | 1220х10 | 1344,1 |
| Тройник 1420х25х25 40 ОСТ 34.10.762-97 | 1400 | 1420х14 | 1966,4 | |
| Тройник 1420х22х14 41 ОСТ 34.10.762-97 | 1,0 (10) | 1400 | 1420х14 | 1580,8 |
| Тройник 1420х18х14 42 ОСТ 34.10.762-97 | 0,6 (6) | 1400 | 1420х14 | 1353,8 |
| Тройник 1420х14х14 43 ОСТ 34.10.762-97 | 0,4 (4) | 1400 | 1420х14 | 1123,3 |
| Тройник 1620х14х14 44 ОСТ 34.10.762-97 | 1600 | 1620х14 | 1334 | |
| Тройник 1620х18х14 45 ОСТ 34.10.762-97 | 0,6 (6) | 1600 | 1620×14 | 1605,2 |
| Тройник 1620х22х18 46 ОСТ 34.10.762-97 | 1,0 (10) | 1600 | 1620×14 | 1926,4 |
| Наименование | Условные проходы DухDу1 | Dн1 | S1 | Масса, кг |
| Штуцер 2-01 ОСТ 34.10.762-97 | 65х65 | 76 | 3,5 | 0,7 |
| Штуцер 2-02 ОСТ 34.10.762-97 | 80х80 | 89 | 3,5 | 0,8 |
| Штуцер 2-03 ОСТ 34.10.762-97 | 5,0 | 1,1 | ||
| Штуцер 2-04 ОСТ 34.10.762-97 | 100х100 | 108 | 6 | 2,0 |
| Штуцер 2-05 ОСТ 34.10.762-97 | 4 | 1,4 | ||
| Штуцер 2-06 ОСТ 34.10.762-97 | 125х125 | 133 | 7 | 3,0 |
| Штуцер 2-07 ОСТ 34.10.762-97 | 4 | 1,8 | ||
| Штуцер 2-08 ОСТ 34.10.762-97 | 150х150 | 159 | 7 | 3,8 |
| Штуцер 2-09 ОСТ 34.10.762-97 | 5 | 2,8 | ||
| Штуцер 2-10 ОСТ 34.10.762-97 | 200х200 | 219 | 9 | 8,1 |
| Штуцер 2-11 ОСТ 34.10.762-97 | 7 | 6,4 | ||
| Штуцер 2-12 ОСТ 34.10.762-97 | 250х250 | 273 | 14 | 15,6 |
| Штуцер 2-13 ОСТ 34.10.762-97 | 8 | 9,7 | ||
| Штуцер 2-14 ОСТ 34.10.762-97 | 300х300 | 325 | 16 | 24,4 |
| Штуцер 2-15 ОСТ 34.10.762-97 | 10 | 16,6 | ||
| Штуцер 2-16 ОСТ 34.10.762-97 | 8 | 13,4 | ||
| Штуцер 2-17 ОСТ 34.10.762-97 | 350х350 | 377 | 18 | 32,7 |
| Штуцер 2-18 ОСТ 34.10.762-97 | 11 | 20,8 | ||
| Штуцер 2-19 ОСТ 34.10.762-97 | 400х400 | 426 | 16 | 37,8 |
| Штуцер 2-20 ОСТ 34.10.762-97 | 12 | 33,4 | ||
| Штуцер 2-21 ОСТ 34.10.762-97 | 10 | 24,4 | ||
| Штуцер 2-22 ОСТ 34.10.762-97 | 500х500 | 530 | 12 | 42,1 |
| Штуцер 2-23 ОСТ 34.10.762-97 | 11 | 36,4 | ||
| Штуцер 2-24 ОСТ 34.10.762-97 | 8 | 28,8 | ||
| Штуцер 2-25 ОСТ 34.10.762-97 | 600х600 | 630 | 14 | 68,7 |
| Штуцер 2-26 ОСТ 34.10.762-97 | 12 | 61,5 | ||
| Штуцер 2-27 ОСТ 34.10.762-97 | 10 | 51,7 | ||
| Штуцер 2-28 ОСТ 34.10.762-97 | 700х700 | 720 | 14 | 83,4 |
| Штуцер 2-29 ОСТ 34.10.762-97 | 9 | 56,8 | ||
| Штуцер 2-30 ОСТ 34.10.762-97 | 800х800 | 820 | 18 | 129,9 |
| Штуцер 2-31 ОСТ 34.10.762-97 | 11 | 83,0 | ||
| Штуцер 2-32 ОСТ 34.10.762-97 | 9 | 69,9 | ||
| Штуцер 2-33 ОСТ 34.10.762-97 | 1000х1000 | 1020 | 25 | 279,8 |
| Штуцер 2-34 ОСТ 34.10.762-97 | 14 | 165,2 | ||
| Штуцер 2-35 ОСТ 34.10.762-97 | 10 | 120,9 | ||
| Штуцер 2-36 ОСТ 34.10.762-97 | 1200х1200 | 1220 | 25 | 367,3 |
| Штуцер 2-37 ОСТ 34.10.762-97 | 18 | 264,5 | ||
| Штуцер 2-38 ОСТ 34.10.762-97 | 14 | 216,5 | ||
| Штуцер 2-39 ОСТ 34.10.762-97 | 11 | 173,0 | ||
| Штуцер 2-40 ОСТ 34.10.762-97 | 1400х1400 | 1420 | 25 | 500,1 |
| Штуцер 2-42 ОСТ 34.10.762-97 | 18 | 332,4 | ||
| Штуцер 2-43 ОСТ 34.10.762-97 | 14 | 293,6 | ||
| Штуцер 2-44 ОСТ 34.10.762-97 | 1600х1600 | 1620 | 25 | 614,6 |
| Штуцер 2-45 ОСТ 34.10.762-97 | 18 | 419,7 | ||
| Штуцер 2-46 ОСТ 34.10.762-97 | 14 | 365,8 |
Методы обработки кромок, значения зазора между штуцером и корпусом устанавливаются производственно-технологической документацией (ПТД) (технологическим процессом) по сварке в зависимости от применяемого способа сварки.
Расположение продольных сварных швов на штуцере и корпусе устанавливается заводом-изготовителем с учётом требований 2.3.4 «Правил пара и горячей воды».
Обработку кромок и внутренние расточки штуцера и корпуса допускается производить по усмотрению завода-изготовителя до их сварки.
Значения зазоров и допускаемые смещения внутренних кромок при сварке обечаек устанавливаются требованиями ПТД или производственных инструкций по сварке, в зависимости от применяемого способа сварки.
До приварки штуцера к корпусу на штуцер нанести измерительную базу — линию на расстоянии h2 от края фаски.
При контроле углового шва измерительная база штуцера должна быть видимой на расстоянии не более 5 мм от края сварного шва.
Размеры шаблонов определены для разметки после вальцовки обечаек.
Величины выпуклости и вогнутости корня углового шва должны соответствовать таблицам 16.8 и 16.9 РД 3415.027-93 (РТМ-1с-93) [3] соответственно.
Требования к подготовке кромок тройников под сварку и сварке их с трубопроводом по ОСТ 34 10.748, при этом диаметры расточек корпуса и штуцера и минимально-допустимые толщины стенок в месте расточек выбираются в зависимости от размеров присоединяемых труб.
Рекомендуется производить его подварку в соответствии с требованиями ПТД.
Неуказанные предельные отклонения размеров
Остальные требования по ОСТ 34 10.766.
