Штуцеры для ответвлений ОСТ 34.10.761-97 — ТеплоЭнергоОборудование

Настоящий стандарт штуцеры для ответвлений ОСТ 34.10.761-97 распространяется на штуцеры для ответвлений из низколегированной и углеродистой сталей для трубопроводов тепловых электростанций (ТЭС).Стандарт ОСТ 34.10-761-97 соответствует требованиям «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденых Госгортехнадзором РФ.

Штуцеры для ответвлений ОСТ 34.10.761-97 предназначены для применения на трубопроводах тепловых электростанций (ТЭС), на которые в том числе, распространяются РД 03-94.

Допускается применение штуцеров для ответвлений по ОСТ 34.10-761-97 для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем СССР.

Применяемость штуцеров по ОСТ 34.10-761-97 в зависимости от параметров среды и размеров основного трубопровода — в соответствии с ОСТ 34.10.760.

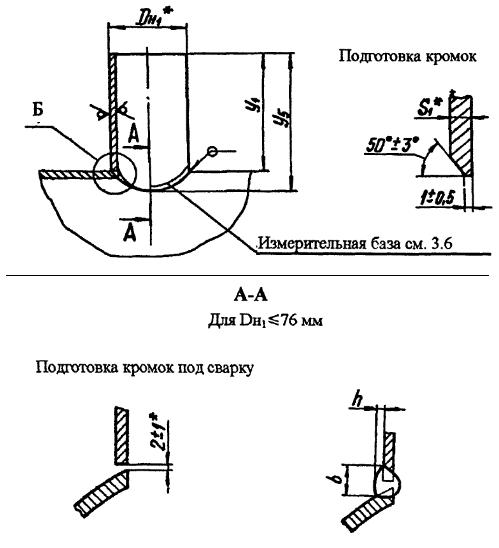

Пример условного обозначения штуцера для ответвления с наружным диаметром 630 мм и толщиной стенки 8 мм, ответвляемого от трубопровода Dy 1000 мм:

Штуцер 630х8-1000 212 ОСТ 34.10.761-97

Обозначение	Условный проход		Размеры присоединяемой трубы к штуцеру Dн х S	D_н1	S₁
Обозначение	штуцера D_у1	основного трубопровода D_у	Размеры присоединяемой трубы к штуцеру Dн х S	D_н1	S₁
Штуцер 01 ОСТ 34.10.761-97	10	10	14 х 2	14	2
Штуцер 02 ОСТ 34.10.761-97		15
Штуцер 03 ОСТ 34.10.761-97		от 20 до 40
Штуцер 04 ОСТ 34.10.761-97		от 50 до 1600
Штуцер 05 ОСТ 34.10.761-97	15	15	18 х 2	18
Штуцер 06 ОСТ 34.10.761-97		15
Штуцер 07 ОСТ 34.10.761-97		20
Штуцер 08 ОСТ 34.10.761-97		20
Штуцер 09 ОСТ 34.10.761-97		25
Штуцер 10 ОСТ 34.10.761-97		25
Штуцер 11 ОСТ 34.10.761-97		от 32 до 65
Штуцер 12 ОСТ 34.10.761-97		от 32 до 65
Штуцер 13 ОСТ 34.10.761-97		от 80 до 1600
Штуцер 14 ОСТ 34.10.761-97		от 80 до 1600
Штуцер 15 ОСТ 34.10.761-97	20	20	25 х 2	25
Штуцер16 ОСТ 34.10.761-97		20
Штуцер 17 ОСТ 34.10.761-97		25
Штуцер 18 ОСТ 34.10.761-97		25
Штуцер 19 ОСТ 34.10.761-97		32
Штуцер 20 ОСТ 34.10.761-97		32
Штуцер 21 ОСТ 34.10.761-97		40
Штуцер 22 ОСТ 34.10.761-97		40
Штуцер 23 ОСТ 34.10.761-97		50; 65
Штуцер 24 ОСТ 34.10.761-97		50; 65
Штуцер 25 ОСТ 34.10.761-97		от 80 до 400
Штуцер 26 ОСТ 34.10.761-97		от 80 до 400
Штуцер 27 ОСТ 34.10.761-97		от 500 до 1600
Штуцер 28 ОСТ 34.10.761-97	20	от 500 до 1200	25 х 2	25	2
Штуцер 29 ОСТ 34.10.761-97	25	25	32 х 2	32
Штуцер 30 ОСТ 34.10.761-97		25
Штуцер 31 ОСТ 34.10.761-97		32
Штуцер 32 ОСТ 34.10.761-97		32
Штуцер 33 ОСТ 34.10.761-97		40
Штуцер 34 ОСТ 34.10.761-97		40
Штуцер 35 ОСТ 34.10.761-97		50
Штуцер 36 ОСТ 34.10.761-97		50
Штуцер 37 ОСТ 34.10.761-97		65
Штуцер 38 ОСТ 34.10.761-97		65
Штуцер 39 ОСТ 34.10.761-97		80; 100
Штуцер 40 ОСТ 34.10.761-97		80; 100
Штуцер 41 ОСТ 34.10.761-97		от 125 до 200
Штуцер 42 ОСТ 34.10.761-97		от 125 до 200
Штуцер 43 ОСТ 34.10.761-97		от 250 до 1600
Штуцер 44 ОСТ 34.10.761-97		от 250 до 1200
Штуцер 45 ОСТ 34.10.761-97	32	32	38 х 2	38
Штуцер 46 ОСТ 34.10.761-97		32
Штуцер 47 ОСТ 34.10.761-97		40
Штуцер 48 ОСТ 34.10.761-97		40
Штуцер 49 ОСТ 34.10.761-97		50
Штуцер 50 ОСТ 34.10.761-97		50
Штуцер 51 ОСТ 34.10.761-97		65
Штуцер 52 ОСТ 34.10.761-97		65
Штуцер 53 ОСТ 34.10.761-97		80
Штуцер 54 ОСТ 34.10.761-97		80
Штуцер 55 ОСТ 34.10.761-97		от 100 до 150			2
Штуцер 56 ОСТ 34.10.761-97		от 100 до 150
Штуцер 57 ОСТ 34.10.761-97		200; 250
Штуцер 58 ОСТ 34.10.761-97		200; 250
Штуцер 59 ОСТ 34.10.761-97		от 300 до 400
Штуцер 60 ОСТ 34.10.761-97		от 300 до 400
Штуцер 61 ОСТ 34.10.761-97		от 500до 1600
Штуцер 62 ОСТ 34.10.761-97		от 500 до 1200
Штуцер 63 ОСТ 34.10.761-97	40	40	45 х 2,0	45	2
Штуцер 64 ОСТ 34.10.761-97		40	45 х 2,5		2,5
Штуцер 65 ОСТ 34.10.761-97		50	45 х 2,0		2
Штуцер 66 ОСТ 34.10.761-97		50	45 х 2,5		2,5
Штуцер 67 ОСТ 34.10.761-97		65	45 х 2,0		2
Штуцер 68 ОСТ 34.10.761-97		65	45 х 2,5		2,5
Штуцер 69 ОСТ 34.10.761-97		80	45 х 2,0		2
Штуцер 70 ОСТ 34.10.761-97		80	45 х 2,5		2,5
Штуцер 71 ОСТ 34.10.761-97		100	45 х 2,0		2
Штуцер 72 ОСТ 34.10.761-97		100	45 х 2,5		2,5
Штуцер 73 ОСТ 34.10.761-97		125; 150	45 х 2,0		2
Штуцер 74 ОСТ 34.10.761-97		125; 150	45 х 2,5		2,5
Штуцер 75 ОСТ 34.10.761-97		200; 250	45 х 2,0		2
Штуцер 76 ОСТ 34.10.761-97		200; 250	45 х 2,5		2,5
Штуцер 77 ОСТ 34.10.761-97		от 300 до 1600	45 х 2,0		2
Штуцер 78 ОСТ 34.10.761-97		от 300до 1200	45 х 2,5		2,5
Штуцер 79 ОСТ 34.10.761-97	50	50	57 х 2,5	57	2,5
Штуцер 80 ОСТ 34.10.761-97		50	57 х 3,0		3
Штуцер 81 ОСТ 34.10.761-97		65;80	57 х 2,5		2,5
Штуцер 82 ОСТ 34.10.761-97		65;80	57 х 3,0		3
Штуцер 83 ОСТ 34.10.761-97		от 100 до 150	57 х 2,5		2,5
Штуцер 84 ОСТ 34.10.761-97		от 100 до 150	57 х 3,0		3
Штуцер 85 ОСТ 34.10.761-97		200; 250	57 х 2,5		2,5
Штуцер 86 ОСТ 34.10.761-97		200; 250	57 х 3,0		3
Штуцер 87 ОСТ 34.10.761-97		от 300 до 1600	57 х 2,5		2,5
Штуцер 88 ОСТ 34.10.761-97		от 300 до 1200	57 х 3,0		3
Штуцер 89 ОСТ 34.10.761-97	65	65	76 х 3,0	76	3
Штуцер 90 ОСТ 34.10.761-97		65
Штуцер 91 ОСТ 34.10.761-97		80
Штуцер 92 ОСТ 34.10.761-97		80
Штуцер 93 ОСТ 34.10.761-97		100; 125
Штуцер 94 ОСТ 34.10.761-97		100; 125
Штуцер 95 ОСТ 34.10.761-97		150; 200
Штуцер 96 ОСТ 34.10.761-97		150; 200
Штуцер 97 ОСТ 34.10.761-97		от 250 до 400
Штуцер 98 ОСТ 34.10.761-97		от 250 до 400
Штуцер 99 ОСТ 34.10.761-97		от 500 до 1600
Штуцер 100 ОСТ 34.10.761-97		от 500 до 1200
Штуцер 101 ОСТ 34.10.761-97	80	80	89 х 3,0	89
Штуцер 102 ОСТ 34.10.761-97		100	89 х 3,0
Штуцер 103 ОСТ 34.10.761-97		100	89 х 3,5		3,5
Штуцер 104 ОСТ 34.10.761-97		125; 150	89 х 3,0		3
Штуцер 105 ОСТ 34.10.761-97			89 х 3,5		3,5
Штуцер 106 ОСТ 34.10.761-97			89 х 3,0		3
Штуцер 107 ОСТ 34.10.761-97		200; 250	89 х 3,5		3,5
Штуцер 108 ОСТ 34.10.761-97		от 300 до 400	89 х 3,0		3
Штуцер 109 ОСТ 34.10.761-97		от 300 до 400	89 х 3,5		3,5
Штуцер 110 ОСТ 34.10.761-97		500; 600	89 х 3,0		3
Штуцер 111 ОСТ 34.10.761-97		500; 600	89 х 3,5		3,5
Штуцер 112 ОСТ 34.10.761-97		700	89 х 4,5		4,5
Штуцер 113 ОСТ 34.10.761 -97		от 700 до 1600	89 х 3,0		3
Штуцер 114 ОСТ 34.10.761-97		от 500 до 1200	89 х 3,5		3,5
Штуцер 115 ОСТ 34.10.761-97	100	100	108 х 4,5	108	4,5
Штуцер 116 ОСТ 34.10.761-97		125
Штуцер 117 ОСТ 34.10.761-97		150
Штуцер 118 ОСТ 34.10.761-97		150	108 х 4,0		4
Штуцер 119 ОСТ 34.10.761-97		200	108 х 4,5		4,5
Штуцер 120 ОСТ 34.10.761-97		200	108 х 4,0		4
Штуцер 121 ОСТ 34.10.761-97		250	108 х 4,5		4,5
Штуцер 122 ОСТ 34.10.761-97		250	108 х 4,0		4
Штуцер 123 ОСТ 34.10.761-97		от 300 до 400	108 х 4,0		4,5
Штуцер 124 ОСТ 34.10.761-97		от 300 до 400	108 х 4,0		4
Штуцер 125 ОСТ 34.10.761-97		от 500 до 700	108 х 4,5		4,5
Штуцер 126 ОСТ 34.10.761-97		600	108 х 4,0		4
Штуцер 127 ОСТ 34.10.761-97		500; 800
Штуцер 128 ОСТ 34.10.761-97		1000; 1200
Штуцер 129 ОСТ 34.10.761-97		от 800 до 1600	108 х 4,5		4,5
Штуцер 130 ОСТ 34.10.761-97	125	125	133х4,0	133	4
Штуцер 131 ОСТ 34.10.761-97		125
Штуцер 132 ОСТ 34.10.761-97		150
Штуцер 133 ОСТ 34.10.761-97		150
Штуцер 134 ОСТ 34.10.761-97		200
Штуцер 135 ОСТ 34.10.761-97		200
Штуцер 136 ОСТ 34.10.761-97		300			4
Штуцер 137 ОСТ 34.10.761-97		300			6
Штуцер 138 ОСТ 34.10.761-97		350: 400			4
Штуцер 139 ОСТ 34.10.761-97		400; 800; 1200			6
Штуцер 140 ОСТ 34.10.761-97		500; 600			4
Штуцер 141 ОСТ 34.10.761-97		от 700 до 1000
Штуцер 142 ОСТ 34.10.761-97		от 1200 до 1600
Штуцер 143 ОСТ 34.10.761-97	150	150	159х4,5	159	4,5
Штуцер 144 ОСТ 34.10.761-97		200	159х4,5		4,5
Штуцер 145 ОСТ 34.10.761-97		200	159х5,0		5
Штуцер 146 ОСТ 34.10.761-97		250	159х4,5		4,5
Штуцер 147 ОСТ 34.10.761-97			159х5,0		7
Штуцер 148 ОСТ 34.10.761-97		300	159х4,5		4,5
Штуцер 149 ОСТ 34.10.761-97			159х5,0		7
Штуцер 150 ОСТ 34.10.761-97		350; 400; 800	159х4,5		4,5
Штуцер 151 ОСТ 34.10.761-97			159х5,0		7
Штуцер 152 ОСТ 34.10.761-97		500; 600	159х4,5		4,5
Штуцер 153 ОСТ 34.10.761-97		600	159х5,0		5
Штуцер 154 ОСТ 34.10.761-97			159х4,5		7
Штуцер 155 ОСТ 34.10.761-97		700: 800			4,5
Штуцер 156 ОСТ 34.10.761-97		800			7
Штуцер 157 ОСТ 34.10.761-97		от 1000 до 1600			4,5
Штуцер 158 ОСТ 34.10.761-97		1000	159х5,0		7
Штуцер 159 ОСТ 34.10.761-97		1000; 1200; 1600	159х4,5		7
Штуцер 160 ОСТ 34.10.761-97	200	200	219х6,0	219	6
Штуцер 161 ОСТ 34.10.761-97		250	219х6,0		6
Штуцер 162 ОСТ 34.10.761-97		250	219х7,0		7
Штуцер 163 ОСТ 34.10.761-97		300	219х6		6
Штуцер 164 ОСТ 34.10.761-97		350; 400	219х6		9
Штуцер 165 ОСТ 34.10.761-97		350; 400	219х7		9
Штуцер 166 ОСТ 34.10.761-97		400	219х6		6
Штуцер 167 ОСТ 34.10.761-97		500
Штуцер 168 ОСТ 34.10.761-97		600; 700
Штуцер 169 ОСТ 34.10.761-97		700			9
Штуцер170 ОСТ 34.10.761-97		600; 1000	219х7		9
Штуцер 171 ОСТ 34.10.761-97		800	219х6		6
Штуцер 172 ОСТ 34.10.761-97					9
Штуцер 173 ОСТ 34.10.761-97		1000; 1200			6
Штуцер 174 ОСТ 34.10.761-97		1400			9
Штуцер 175 ОСТ 34.10.761-97		1400; 1600			6
Штуцер 176 ОСТ 34.10.761-97	250	250	273х6	273
Штуцер 177 ОСТ 34.10.761-97		300
Штуцер 178 ОСТ 34.10.761-97		350
Штуцер 179 ОСТ 34.10.761-97		400
Штуцер 180 ОСТ 34.10.761-97		500; 700
Штуцер 181 ОСТ 34.10.761-97		500; 700			8
Штуцер 182 ОСТ 34.10.761-97		600			6
Штуцер 183 ОСТ 34.10.761-97		600	273х8		11
Штуцер 184 ОСТ 34.10.761-97		700	273х6		6
Штуцер 185 ОСТ 34.10.761-97		800
Штуцер 186 ОСТ 34.10.761-97		1000; 1200
Штуцер 187 ОСТ 34.10.761-97		1400; 1600
Штуцер 188 ОСТ 34.10.761-97	300	300	325х6	325
Штуцер 189 ОСТ 34.10.761-97		350
Штуцер 190 ОСТ 34.10.761-97		400
Штуцер 191 ОСТ 34.10.761-97		500
Штуцер 192 ОСТ 34.10.761-97		700
Штуцер 193 ОСТ 34.10.761-97		800
Штуцер 194 ОСТ 34.10.761-97		1000
Штуцер 195 ОСТ 34.10.761-97		1200; 1600
Штуцер 196 ОСТ 34.10.761-97	350	350	377х9	377	9
Штуцер 197 ОСТ 34.10.761-97		700
Штуцер 198 ОСТ 34.10.761-97		800
Штуцер 199 ОСТ 34.10.761-97		1000
Штуцер 200 ОСТ 34.10.761-97		1200
Штуцер 201 ОСТ 34.10.761-97	400	400	426х9	426
Штуцер 202 ОСТ 34.10.761-97		500
Штуцер 203 ОСТ 34.10.761-97		700
Штуцер 204 ОСТ 34.10.761-97		800
Штуцер 205 ОСТ 34.10.761-97		1000
Штуцер 206 ОСТ 34.10.761-97		1200
Штуцер 207 ОСТ 34.10.761-97	500	500	530х8	530	8
Штуцер 208 ОСТ 34.10.761-97		700
Штуцер 209 ОСТ 34.10.761-97		800
Штуцер 210 ОСТ 34.10.761-97		1000
Штуцер 211 ОСТ 34.10.761-97		1200
Штуцер 212 ОСТ 34.10.761-97	600	1000	630х8	630
Штуцер 213 ОСТ 34.10.761-97	600	1200	630х8	630
Штуцер 214 ОСТ 34.10.761-97	700	700	720х9	720	9
Штуцер 215 ОСТ 34.10.761-97		800
Штуцер 216 ОСТ 34.10.761-97		1000
Штуцер 217 ОСТ 34.10.761-97		1200
Штуцер 218 ОСТ 34.10.761-97	800	800	820х9	820
Штуцер 219 ОСТ 34.10.761-97		1000
Штуцер 220 ОСТ 34.10.761-97		1200
Штуцер 221 ОСТ 34.10.761-97	1000	1000	1020х10	1020	10
Штуцер 222 ОСТ 34.10.761-97	1000	1200	1020х10	1020	10
Штуцер 223 ОСТ 34.10.761-97	1200	1200	1220х11	1220	11
Штуцер 224 ОСТ 34.10.761-97	125	250	133х4	133	4
Штуцер 225 ОСТ 34.10.761-97	125	250	133х4	133	4

Штуцеры ОСТ 34.10.761-97. Штуцеры для ответвлений ОСТ 34.10.761-97.

Важной деталью при проектировании и строительстве трубопроводов тепловых электростанций, являются штуцеры ОСТ 34.10.761-97. Штуцеры ОСТ 34.10.761-97 предназначены для разветвления/соединения участков трубопровода, как с одинаковыми, так с разными условными проходами. Штуцеры ОСТ 34.10.761-97 изготавливаются методом фрезерования из бесшовных и прямошовных труб, углеродистых и низколегированных марок сталей и используют для ответвления трубопроводов работающих при давлениях до 2,2 МПа и температуре до +425°С. Штуцеры ОСТ 34.10.761-97 изготавливаются 225-ти исполнений и геометрических размеров. Штуцеры для ответвлений ОСТ 34.10.761-97 применяют для разветвления трубопровода, а также для изготовления сварных тройников.

Сталь

углеродистая
