Переход 32х20-2,5 08Х18Н10Т 09 ОСТ 34.10-423-90
Переходы точеные ОСТ 34.10-423-90 из коррозионно-стойкой стали применяются для трубопроводов групп В и С атомных электростанций по (Правила АЭУ). Допускается применение точеных переходов по данному стандарту для трубопроводов, на которые распространяются РД 03-94 — (Правила пара и горячей воды) и СНиП 3.05.05-84.
Пример условного обозначения перехода точеного Ду =32 мм, dy = 20 мм на условное давление Ру = 2,5 МПа (25 кгс/с м²), материал 12Х18Н10Т — для трубопроводов групп В и С, на которые распространяются (Правила АЭУ), и трубопроводов, на которые распространяются (Правила пара и горячей воды) и СНиП 3.05.05-84:
Материал: 30-Б ГОСТ 2590-88 08Х18Н10Т ГОСТ 5949-75
Допускается применение стали марки 12Х18Н10Т по ГОСТ 5632.
Технические условия: ОСТ 34.10.440-90, ТУ 34.42.388-78

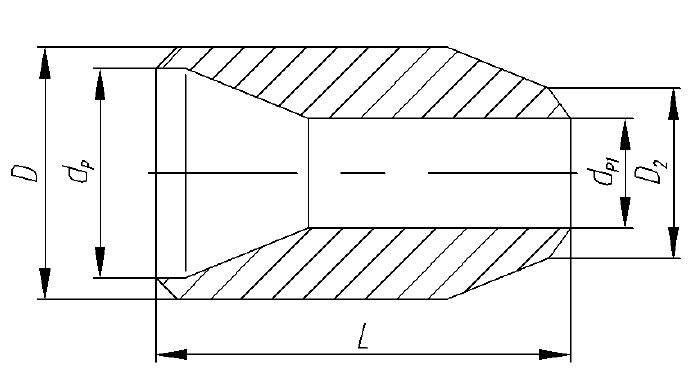

| Наименование | Обозначение ОСТ | Условный DY x dY | D, мм. | DP, мм. | DP1, мм. | L, мм. | Масса, кг. |
| Переход ОСТ 34-10-423-90 15х10-2,5 | Переход 15х10-2,5 01 ОСТ 34-10-423-90 | 15×10 | 20 | 13,5 | 10,5 | 60 | 0,1 |
| Переход ОСТ 34-10-423-90 20х10-2,5 | Переход 20х10-2,5 02 ОСТ 34-10-423-90 | 20×10 | 28 | 19,5 | 10,5 | 0,2 | |
| Переход ОСТ 34-10-423-90 20х15-2,5 | Переход 20х15-2,5 03 ОСТ 34-10-423-90 | 20×15 | 13,5 | 0,19 | |||
| Переход ОСТ 34-10-423-90 25х10-2,5 | Переход 25х10-2,5 04 ОСТ 34-10-423-90 | 25×10 | 36 | 28 | 10,5 | 0,28 | |
| Переход ОСТ 34-10-423-90 25х15-2,5 | Переход 25х15-2,5 05 ОСТ 34-10-423-90 | 25×15 | 13,5 | 0,28 | |||
| Переход ОСТ 34-10-423-90 25х20-2,5 | Переход 25х20-2,5 06 ОСТ 34-10-423-90 | 25×20 | 19,5 | 0,29 | |||
| Переход ОСТ 34-10-423-90 32х10-2,5 | Переход 32х10-2,5 07 ОСТ 34-10-423-90 | 32×10 | 40 | 33 | 10,5 | 0,3 | |
| Переход ОСТ 34-10-423-90 32х15-2,5 | Переход 32х15-2,5 08 ОСТ 34-10-423-90 | 32×15 | 13,5 | 0,33 | |||
| Переход ОСТ 34-10-423-90 32х20-2,5 | Переход 32х20-2,5 09 ОСТ 34-10-423-90 | 32×20 | 19,5 | 0,36 | |||
| Переход ОСТ 34-10-423-90 32х25-2,5 | Переход 32х25-2,5 10 ОСТ 34-10-423-90 | 32×25 | 28 | 0,29 | |||
| Переход ОСТ 34-10-423-90 50х20-2,5 | Переход 50х20-2,5 11 ОСТ 34-10-423-90 | 50×20 | 60 | 52 | 19,5 | 100 | 1,24 |
| Переход ОСТ 34-10-423-90 50х25-2,5 | Переход 50х25-2,5 12 ОСТ 34-10-423-90 | 50×25 | 28 | 1,25 | |||
| Переход ОСТ 34-10-423-90 50х32-2,5 | Переход 50х32-2,5 13 ОСТ 34-10-423-90 | 50×32 | 33 | 1,25 |
*Возможно изготовление нестандартных точеных переходов по чертежам заказчика.
