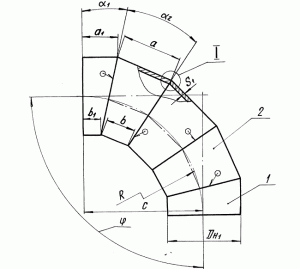

Отводы сварные ТС-583 серия 5.903-13 выпуск 1, используются при прокладке трасс тепловых сетей.

Обозначение	Ру, Мпа (кгс/с м²)	Условный проход Dу	Размеры присоединяемых труб DнхS	S1	R	Масса, кг
Отвод с углом α=15°
Отвод сварной ТС-583.000-00	2,5 (25)	100	108х4	4	435	2,3
Отвод сварной ТС-583.000-01		125	133х4	4	445	3,9
Отвод сварной ТС-583.000-02		150	159х5	5	460	4,3
Отвод сварной ТС-583.000-03		200	219х7	7	490	8,6
Отвод сварной ТС-583.000-04		250	273х8	8	520	12,8
Отвод сварной ТС-583.000-05		300	325х8	8	545	15,7
Отвод сварной ТС-583.000-06		350	377х9	9	570	21
Отвод сварной ТС-583.000-07		400	426х9	9	595	24,5
Отвод сварной ТС-583.000-08		500	530х8	8	800	32,9
Отвод сварной ТС-583.000-09		500	530х8	11	645	39,3
Отвод сварной ТС-583.000-10		600	630х12	12	950	66,1
Отвод сварной ТС-583.000-11		600	630х12	12	695	53,6
Отвод сварной ТС-583.000-12		700	720х9	9	1080	62,2
Отвод сварной ТС-583.000-13		700	720х9	11	740	58,6
Отвод сварной ТС-583.000-14		800	820х11		1230	73,1
Отвод сварной ТС-583.000-15		800	820х11		820	71,3
Отвод сварной ТС-583.000-16		900	920х14	14	1380	117,1
Отвод сварной ТС-583.000-17		900	920х14		920	110,9
Отвод сварной ТС-583.000-18		1000	1020х14		1530	144,1
Отвод сварной ТС-583.000-19		1000	1020х14		1020	132,3
Отвод сварной ТС-583.000-20		1200	1220х14		1830	206
Отвод сварной ТС-583.000-21		1200	1220х14	18	1220	231,9
Отвод сварной ТС-583.000-22		1400	1420х14	18	2130	350,3
Отвод сварной ТС-583.000-23		1400	1420х14	22	1420	296,1
Отвод сварной ТС-583.000-24	1,6 (16)	400	426х7	7	640	19,9
Отвод сварной ТС-583.000-25		400	426х7	7	595	19,1
Отвод сварной ТС-583.000-26		500	530х8	8	800	32,9
Отвод сварной ТС-583.000-27		600	630х8	8	950	43,3
Отвод сварной ТС-583.000-28		600	630х8	10	695	34,9
Отвод сварной ТС-583.000-29		700	720х9	9	1080	62,2
Отвод сварной ТС-583.000-30		700	720х9		740	48
Отвод сварной ТС-583.000-31		800	820х9		1230	59,8
Отвод сварной ТС-583.000-32		800	820х9		820	58,3
Отвод сварной ТС-583.000-33		900	920х10	10	1380	81,6
Отвод сварной ТС-583.000-34		900	920х10		920	77,2
Отвод сварной ТС-583.000-35		1000	1020х10		1530	102,7
Отвод сварной ТС-583.000-36		1000	1020х10		1020	94,3
Отвод сварной ТС-583.000-37		1200	1220х11	11	1830	161,6
Отвод сварной ТС-583.000-38		1200	1220х11	11	1220	141,3
Отвод сварной ТС-583.000-39		1400	1420х14	14	2130	278
Отвод сварной ТС-583.000-40		1400	1420х14	14	1420	236,3
Отвод сварной ТС-583.000-41	2,2 (22) t=350°C	500	530х8	11	800	45,2
Отвод сварной ТС-583.000-42		500	530х8	11	645	39,3
Отвод сварной ТС-583.000-43		700	720х11	12	1080	76
Отвод сварной ТС-583.000-44		700	720х11	14	740	74,8
Отвод сварной ТС-583.000-45		800	820х11	14	1230	93,2
Отвод сварной ТС-583.000-46		800	820х11	18	820	117
Отвод с углом α=22°30′
Отвод сварной ТС-583.000-47	2,5 (25)	100	108х4	4	305	2,3
Отвод сварной ТС-583.000-48		125	133х4	4	320	3,1
Отвод сварной ТС-583.000-49		150	159х5	5	330	4,5
Отвод сварной ТС-583.000-50		200	219х7	7	360	9,2
Отвод сварной ТС-583.000-51		250	273х8	8	410	13,9
Отвод сварной ТС-583.000-52		300	325х8	8	490	18,8
Отвод сварной ТС-583.000-53		350	377х9	9	570	26,8
Отвод сварной ТС-583.000-54		400	426х9	9	640	33,2
Отвод сварной ТС-583.000-55		500	530х8	8	800	33
Отвод сварной ТС-583.000-56		500	530х8	11	530	44,3
Отвод сварной ТС-583.000-57		600	630х12	12	950	69,5
Отвод сварной ТС-583.000-58		600	630х12	12	630	64,8
Отвод сварной ТС-583.000-59		700	720х9	9	1080	68,1
Отвод сварной ТС-583.000-60		700	720х9	11	720	75
Отвод сварной ТС-583.000-61		800	820х11		1230	107,9
Отвод сварной ТС-583.000-62		800	820х11		820	94,9
Отвод сварной ТС-583.000-63		900	920х14	12	1380	173
Отвод сварной ТС-583.000-64		900	920х14	14	920	147,2
Отвод сварной ТС-583.000-65		1000	1020х14		1530	211,5
Отвод сварной ТС-583.000-66		1000	1020х14		1020	141,8
Отвод сварной ТС-583.000-67		1200	1220х14		1830	304,8
Отвод сварной ТС-583.000-68		1200	1220х14	18	1220	261
Отвод сварной ТС-583.000-69		1400	1420х14	18	2130	530,6
Отвод сварной ТС-583.000-70		1400	1420х14	22	1420	354,6
Отвод сварной ТС-583.000-71	1,6 (16)	400	426х7	7	640	26
Отвод сварной ТС-583.000-72		500	530х8	8	530	32,6
Отвод сварной ТС-583.000-73		600	630х8	8	950	46,8
Отвод сварной ТС-583.000-74		600	630х8	10	630	43,6
Отвод сварной ТС-583.000-75		700	720х9	9	1080	68,1
Отвод сварной ТС-583.000-76		700	720х9		720	61,7
Отвод сварной ТС-583.000-77		800	820х9		1230	88,6
Отвод сварной ТС-583.000-78		800	820х9		820	77,8
Отвод сварной ТС-583.000-79		900	920х10	10	1380	123,5
Отвод сварной ТС-583.000-80		900	920х10		920	105,1
Отвод сварной ТС-583.000-81		1000	1020х10		1530	152,4
Отвод сварной ТС-583.000-82		1000	1020х10		1020	101,7
Отвод сварной ТС-583.000-83		1200	1220х11	11	1830	239,9
Отвод сварной ТС-583.000-84		1200	1220х11	11	1220	1608
Отвод сварной ТС-583.000-85		1400	1420х14	14	2130	413
Отвод сварной ТС-583.000-86		1400	1420х14	14	1420	276,2
Отвод сварной ТС-583.000-87	2,2 (22)	500	530х8	11	800	44,7
Отвод сварной ТС-583.000-88		500	530х8	11	530	43,9
Отвод сварной ТС-583.000-89		700	720х11	12	1080	83,2
Отвод сварной ТС-583.000-90		700	720х11	14	720	94,5
Отвод сварной ТС-583.000-91		800	820х11	14	1230	136,8
Отвод сварной ТС-583.000-92		800	820х11	18	820	152,2
Отвод с углом α=30°
Отвод сварной ТС-583.000-93	2,5 (25)	100	108х4	4	240	2,4
Отвод сварной ТС-583.000-94		125	133х4	4	255	3,1
Отвод сварной ТС-583.000-95		150	159х5	5	270	4,7
Отвод сварной ТС-583.000-96		200	219х7	7	295	9,7
Отвод сварной ТС-583.000-97		250	273х8	8	410	17,1
Отвод сварной ТС-583.000-98		300	325х8	8	490	23
Отвод сварной ТС-583.000-99		350	377х8	9	570	25,4
Отвод сварной ТС-583.000-100		400	426х9	9	640	32,4
Отвод сварной ТС-583.000-101		500	530х8	8	800	44,6
Отвод сварной ТС-583.000-102		500	530х8	11	530	55,3
Отвод сварной ТС-583.000-103		600	630х12	12	950	94,6
Отвод сварной ТС-583.000-104		600	630х12	12	630	81,8
Отвод сварной ТС-583.000-105		700	720х9	9	1080	92,8
Отвод сварной ТС-583.000-106		700	720х9	11	720	95,2
Отвод сварной ТС-583.000-107		800	820х11		1230	146,8
Отвод сварной ТС-583.000-108		800	820х11		820	98,5
Отвод сварной ТС-583.000-109		900	920х14	12	1380	232,1
Отвод сварной ТС-583.000-110		900	920х14	14	920	154,8
Отвод сварной ТС-583.000-111		1000	1020х14		1530	288,5
Отвод сварной ТС-583.000-112		1000	1020х14		1020	194,1
Отвод сварной ТС-583.000-113		1200	1220х14		1830	413,4
Отвод сварной ТС-583.000-114		1200	1220х14	18	1220	356,8
Отвод сварной ТС-583.000-115		1400	1420х14	18	2130	711,4
Отвод сварной ТС-583.000-116		1400	1420х14	22	1420	473,3
Отвод сварной ТС-583.000-117	1,6 (16)	400	426х7	7	640	25,2
Отвод сварной ТС-583.000-118		400	426х7	7	425	24,1
Отвод сварной ТС-583.000-119		500	530х8	8	530	40,3
Отвод сварной ТС-583.000-120		600	630х8	8	950	63,2
Отвод сварной ТС-583.000-121		600	630х8	10	630	54,6
Отвод сварной ТС-583.000-122		700	720х9	9	1080	92,9
Отвод сварной ТС-583.000-123		700	720х9		720	77,9
Отвод сварной ТС-583.000-124		800	820х9		1230	120,2
Отвод сварной ТС-583.000-125		800	820х9		820	80,6
Отвод сварной ТС-583.000-126		900	920х10	10	1380	166,1
Отвод сварной ТС-583.000-127		900	920х10		920	111
Отвод сварной ТС-583.000-128		1000	1020х10		1530	206,4
Отвод сварной ТС-583.000-129		1000	1020х10		1020	138,6
Отвод сварной ТС-583.000-130		1200	1220х11	11	1830	325
Отвод сварной ТС-583.000-131		1200	1220х11	11	1220	218
Отвод сварной ТС-583.000-132		1400	1420х14	14	2130	558,6
Отвод сварной ТС-583.000-133		1400	1420х14	14	1420	374,6
Отвод сварной ТС-583.000-134	2,2 (22) t=350°C	500	530х8	11	800	61,2
Отвод сварной ТС-583.000-135		500	530х8	11	530	55,3
Отвод сварной ТС-583.000-136		700	720х11	12	1080	113,1
Отвод сварной ТС-583.000-137		700	720х11	14	720	121,1
Отвод сварной ТС-583.000-138		800	820х11	14	1230	186,7
Отвод сварной ТС-583.000-139		800	820х11	18	820	161,2
Отводы с углом α=45°
Отвод сварной ТС-583.000-140	2,5 (25)	100	108х4	4	305	3,6
Отвод сварной ТС-583.000-141		125	133х4	4	320	4,6
Отвод сварной ТС-583.000-142		150	159х5	5	330	7,1
Отвод сварной ТС-583.000-143		200	219х7	7	360	14,6
Отвод сварной ТС-583.000-144		250	273х8	8	410	23
Отвод сварной ТС-583.000-145		300	325х8	8	490	31,5
Отвод сварной ТС-583.000-146		350	377х9	9	570	46,2
Отвод сварной ТС-583.000-147		400	426х9	9	640	57,9
Отвод сварной ТС-583.000-148		500	530х8	8	800	66,9
Отвод сварной ТС-583.000-149		500	530х8	11	530	76,3
Отвод сварной ТС-583.000-150		600	630х12	12	950	141,7
Отвод сварной ТС-583.000-151		600	630х12	12	630	113,9
Отвод сварной ТС-583.000-152		700	720х9	9	1080	138,2
Отвод сварной ТС-583.000-153		700	720х9	11	720	133,4
Отвод сварной ТС-583.000-154		800	820х11		1230	218,9
Отвод сварной ТС-583.000-155		800	820х11		820	166,9
Отвод сварной ТС-583.000-156		900	920х14	12	1380	346,7
Отвод сварной ТС-583.000-157		900	920х14	14	920	262,3
Отвод сварной ТС-583.000-158		1000	1020х14		1530	431,2
Отвод сварной ТС-583.000-159		1000	1020х14		1020	289,5
Отвод сварной ТС-583.000-160		1200	1220х14		1830	616,9
Отвод сварной ТС-583.000-161		1200	1220х14	18	1220	534,2
Отвод сварной ТС-583.000-162		1400	1420х14	18	2130	1060
Отвод сварной ТС-583.000-163		1400	1420х14	22	1420	707
Отвод сварной ТС-583.000-164	1,6 (16)	400	426х7	7	640	45,1
Отвод сварной ТС-583.000-165		500	530х8	8	530	55,5
Отвод сварной ТС-583.000-166		600	630х8	8	950	94,7
Отвод сварной ТС-583.000-167		600	630х8	10	630	75,9
Отвод сварной ТС-583.000-168		700	720х9	9	1080	138,2
Отвод сварной ТС-583.000-169		700	720х9		720	109,3
Отвод сварной ТС-583.000-170		800	820х9		1230	179,3
Отвод сварной ТС-583.000-171		800	820х9		820	138,9
Отвод сварной ТС-583.000-172		900	920х10	10	1380	248,1
Отвод сварной ТС-583.000-173		900	920х10		920	188,6
Отвод сварной ТС-583.000-174		1000	1020х10		1530	308,2
Отвод сварной ТС-583.000-175		1000	1020х10		1020	206,5
Отвод сварной ТС-583.000-176		1200	1220х11	11	1830	484,7
Отвод сварной ТС-583.000-177		1200	1220х11	11	1220	325,9
Отвод сварной ТС-583.000-178		1400	1420х14	14	2130	835,7
Отвод сварной ТС-583.000-179		1400	1420х14	14	1420	561,9
Отвод сварной ТС-583.000-180	2,2 (22) t=350°C	500	530х8	11	800	92,6
Отвод сварной ТС-583.000-181		500	530х8	11	530	76,6
Отвод сварной ТС-583.000-182		700	720х11	12	1080	170,4
Отвод сварной ТС-583.000-183		700	720х11	14	720	170,6
Отвод сварной ТС-583.000-184		800	820х11	14	1230	281,7
Отвод сварной ТС-583.000-185		800	820х11	18	820	279,6
Отвод с углом α=60°
Отвод сварной ТС-583.000-186	2,5 (25)	100	108х4	4	240	3,8
Отвод сварной ТС-583.000-187		125	133х4	4	255	4,9
Отвод сварной ТС-583.000-188		150	159х5	5	270	7,6
Отвод сварной ТС-583.000-189		200	219х7	7	295	15,7
Отвод сварной ТС-583.000-190		250	273х8	8	410	28,8
Отвод сварной ТС-583.000-191		300	325х8	8	490	39,8
Отвод сварной ТС-583.000-192		350	377х9	9	570	50,8
Отвод сварной ТС-583.000-193		400	426х9	9	640	64,8
Отвод сварной ТС-583.000-194		500	530х8	8	800	89,2
Отвод сварной ТС-583.000-195		500	530х8	11	530	96,6
Отвод сварной ТС-583.000-196		600	630х12	12	950	189,2
Отвод сварной ТС-583.000-197		600	630х12	12	630	145,3
Отвод сварной ТС-583.000-198		700	720х9	9	1080	185,6
Отвод сварной ТС-583.000-199		700	720х9	11	720	171,1
Отвод сварной ТС-583.000-200		800	820х11		1230	293,7
Отвод сварной ТС-583.000-201		800	820х11		820	197
Отвод сварной ТС-583.000-202		900	920х14	12	1380	464,7
Отвод сварной ТС-583.000-203		900	920х14	14	920	310,2
Отвод сварной ТС-583.000-204		1000	1020х14		1530	577,1
Отвод сварной ТС-583.000-205		1000	1020х14		1020	388,2
Отвод сварной ТС-583.000-206		1200	1220х14		1830	826,7
Отвод сварной ТС-583.000-207		1200	1220х14	18	1220	713,5
Отвод сварной ТС-583.000-208		1400	1420х14	18	2130	1420,8
Отвод сварной ТС-583.000-209		1400	1420х14	22	1420	947
Отвод сварной ТС-583.000-210	1,6 (16)	400	426х7	7	640	50,4
Отвод сварной ТС-583.000-211		400	426х7	7	425	41,1
Отвод сварной ТС-583.000-212		500	530х8	8	530	70,3
Отвод сварной ТС-583.000-213		600	630х8	8	950	126,5
Отвод сварной ТС-583.000-214		600	630х8	10	630	97
Отвод сварной ТС-583.000-215		700	720х9	9	1080	185,7
Отвод сварной ТС-583.000-216		700	720х9		720	140,1
Отвод сварной ТС-583.000-217		800	820х9		1230	240,5
Отвод сварной ТС-583.000-218		800	820х9		820	161,3
Отвод сварной ТС-583.000-219		900	920х10	10	1380	332,6
Отвод сварной ТС-583.000-220		900	920х10		920	222,8
Отвод сварной ТС-583.000-221		1000	1020х10		1530	412,8
Отвод сварной ТС-583.000-222		1000	1020х10		1020	277,2
Отвод сварной ТС-583.000-223		1200	1220х11	11	1830	650
Отвод сварной ТС-583.000-224		1200	1220х11	11	1220	436,1
Отвод сварной ТС-583.000-225		1400	1420х14	14	2130	1117,2
Отвод сварной ТС-583.000-226		1400	1420х14	14	1420	748,8
Отвод сварной ТС-583.000-227	2,2 (22) t=350°C	500	530х8	11	800	122,5
Отвод сварной ТС-583.000-228		500	530х8	11	530	96,6
Отвод сварной ТС-583.000-229		700	720х11	12	1080	226
Отвод сварной ТС-583.000-230		700	720х11	14	720	218
Отвод сварной ТС-583.000-231		800	820х11	14	1230	373,9
Отвод сварной ТС-583.000-232		800	820х11	18	820	322,3
Отводы с углом α=90°
Отвод сварной ТС-583.000-233	2,5 (25)	100	108х4	4	305	6,2
Отвод сварной ТС-583.000-234		125	133х4	4	320	8,1
Отвод сварной ТС-583.000-235		150	159х5	5	330	12,3
Отвод сварной ТС-583.000-236		200	219х7	7	360	25,6
Отвод сварной ТС-583.000-237		250	273х8	8	410	40,9
Отвод сварной ТС-583.000-238		300	325х8	8	490	56,8
Отвод сварной ТС-583.000-239		350	377х9	9	570	84,3
Отвод сварной ТС-583.000-240		400	426х9	9	640	106,6
Отвод сварной ТС-583.000-241		500	530х8	8	800	134
Отвод сварной ТС-583.000-242		500	530х8	11	530	138,5
Отвод сварной ТС-583.000-243		600	630х12	12	950	283,3
Отвод сварной ТС-583.000-244		600	630х12	12	630	209,4
Отвод сварной ТС-583.000-245		700	720х9	9	1080	276,4
Отвод сварной ТС-583.000-246		700	720х9	11	720	247,6
Отвод сварной ТС-583.000-247		800	820х11		1230	438
Отвод сварной ТС-583.000-248		800	820х11		820	317,7
Отвод сварной ТС-583.000-249		900	920х14	12	1380	693,4
Отвод сварной ТС-583.000-250		900	920х14	14	920	495,7
Отвод сварной ТС-583.000-251		1000	1020х14		1530	862,5
Отвод сварной ТС-583.000-252		1000	1020х14		1020	579
Отвод сварной ТС-583.000-253		1200	1220х14		1830	1233,7
Отвод сварной ТС-583.000-254		1200	1220х14	18	1220	1068,5
Отвод сварной ТС-583.000-255		1400	1420х14	18	2130	2116,2
Отвод сварной ТС-583.000-256		1400	1420х14	22	1420	1415,1
Отвод сварной ТС-583.000-257	1,6 (16)	400	426х7	7	640	83
Отвод сварной ТС-583.000-258		500	530х8	8	530	100,7
Отвод сварной ТС-583.000-259		600	630х8	8	950	189,5
Отвод сварной ТС-583.000-260		600	630х8	10	630	139,6
Отвод сварной ТС-583.000-261		700	720х9	9	1080	276,4
Отвод сварной ТС-583.000-262		700	720х9		720	202,8
Отвод сварной ТС-583.000-263		800	820х9		1230	358,5
Отвод сварной ТС-583.000-264		800	820х9		820	259,9
Отвод сварной ТС-583.000-265		900	920х10	10	1380	494,1
Отвод сварной ТС-583.000-266		900	920х10		920	354,3
Отвод сварной ТС-583.000-267		1000	1020х10		1530	616,3
Отвод сварной ТС-583.000-268		1000	1020х10		1020	413
Отвод сварной ТС-583.000-269		1200	1220х11	11	1830	969,4
Отвод сварной ТС-583.000-270		1200	1220х11	11	1220	651,8
Отвод сварной ТС-583.000-271		1400	1420×14	14	2130	1671,3
Отвод сварной ТС-583.000-272		1400	1420×14	14	1420	1123,8
Отвод сварной ТС-583.000-273	2,2 (22) t=350°C	500	530×8	11	800	186,4
Отвод сварной ТС-583.000-274		500	530×8	11	530	139,9
Отвод сварной ТС-583.000-275		700	720×11	12	1080	342,3
Отвод сварной ТС-583.000-276		700	720×11	14	720	318,4
Отвод сварной ТС-583.000-277		800	820×11	14	1230	566,3
Отвод сварной ТС-583.000-278		800	820×11	18	820	526,4

Тип сварные

Сталь углеродистая
