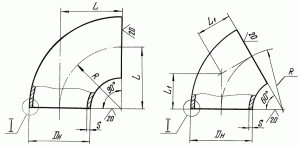

Отводы крутоизогнутые ТС-582 используются для тепловых сетей.
Условный проход Dу от 40 до 800 мм с углами 30, 45, 60 и 90°, температурой среды до 425°С в зависимости от марки стали.
| Обозначение | Условное давление Ру, Мпа(кгс/с м²) | Условный проход Dу, мм | Наружный диаметр Dн, мм | Толщина стенки S, мм | Масса, кг | |||
| с углом 90° | с углом 60° | с углом 45° | с углом 30° | |||||
| Отвод ТС-582-00 | 4,0 (40) | 40 | 45* | 2,5 | 0,3 | 0,2 | 0,2 | 0,2 |
| Отвод ТС-582-01 | 50 | 57* | 3 | 0,5 | 0,3 | 0,3 | 0,3 | |
| Отвод ТС-582-02 | 65 | 76 | 3,5 | 1 | 0,7 | 0,5 | 0,5 | |
| Отвод ТС-582-03 | 80 | 89 | 1,4 | 0,9 | 0,7 | 0,7 | ||
| Отвод ТС-582-04 | 100 | 108 | 4 | 2,5 | 1,7 | 1,3 | 1,3 | |
| Отвод ТС-582-05 | 125 | 133 | 3,8 | 2,5 | 1,9 | 1,9 | ||
| Отвод ТС-582-06 | 150 | 159 | 6 | 8,4 | 5,6 | 4,2 | 4,2 | |
| Отвод ТС-582-07 | 200 | 219 | 8 | 19,9 | 13,3 | 10 | 10 | |
| Отвод ТС-582-08 | 250 | 273 | 10 | 39,4 | 26,3 | 19,7 | 19,7 | |
| Отвод ТС-582-09 | 300 | 325 | 54,9 | 36,6 | 27,5 | 27,5 | ||
| Отвод ТС-582-10 | 350 | 377 | 74,6 | 49,7 | 37,3 | 37,3 | ||
| Отвод ТС-582-11 | 400 | 426 | 121 | 80,7 | 60,5 | 60,5 | ||
| Отвод ТС-582-12 | 2,5 (25) | 500 | 530 | 12 | 130 | 86,7 | 65 | 43,3 |
| Отвод ТС-582-13 | 10 | 120 | 80 | 60 | 40 | |||
| Отвод ТС-582-14 | 600 | 630 | 12 | 195 | 130 | 97,8 | 65 | |
| Отвод ТС-582-15 | 4,0 (40) | 40 | 45* | 2,5 | 0,3 | 0,2 | 0,2 | — |
| Отвод ТС-582-16 | 50 | 57 | 3 | 0,5 | 0,3 | 0,3 | — | |
| Отвод ТС-582-17 | 65 | 76 | 3,5 | 1 | 0,7 | 0,5 | — | |
| Отвод ТС-582-18 | 5,0** | 1,5 | 1 | 0,8 | — | |||
| Отвод ТС-582-19 | 80 | 89 | 3,5 | 1,4 | 0,9 | 0,7 | — | |
| Отвод ТС-582-20 | 5,0** | 2 | 1,4 | 1 | — | |||
| Отвод ТС-582-21 | 100 | 108 | 4 | 2,5 | 1,7 | 1,3 | — | |
| Отвод ТС-582-22 | 5,0** | 3,2 | 2,1 | 1,6 | — | |||
| Отвод ТС-582-23 | 125 | 133 | 3,5** | 3,4 | 2,3 | 1,7 | — | |
| Отвод ТС-582-24 | 2,5 (25) | 4 | 3,8 | 2,5 | 1,9 | — | ||
| Отвод ТС-582-25 | 4,0 (40) | 150 | 159 | 4,0** | 5,5 | 3,7 | 2,8 | — |
| Отвод ТС-582-26 | 2,5 (25) | 4,5 | 6,1 | 4,1 | 3,1 | — | ||
| Отвод ТС-582-27 | 4,0 (40) | 200 | 219 | 5,0** | 12,4 | 8,3 | 6,2 | — |
| Отвод ТС-582-28 | 2,5 (25) | 6 | 14,9 | 10 | 7,5 | — | ||
| Отвод ТС-582-29 | 4,0 (40) | 250 | 273 | 6,0** | 26,4 | 17,6 | 13,2 | — |
| Отвод ТС-582-30 | 2,5 (25) | 7 | 30,8 | 20,5 | 15,4 | — | ||
| Отвод ТС-582-31 | 4,0 (40) | 300 | 325 | 7,0** | 38,5 | 25,7 | 19,3 | — |
| Отвод ТС-582-32 | 2,5 (25) | 8 | 43,9 | 29,3 | 22 | — | ||
| Отвод ТС-582-33 | 4,0 (40) | 350 | 377 | 9,0** | 67,2 | 44,8 | 33,6 | — |
| Отвод ТС-582-34 | 2,5 (25) | 10 | 74,6 | 49,7 | 37,3 | — | ||
| Отвод ТС-582-35 | 4,0 (40) | 400 | 426 | 9,0** | 109 | 72,7 | 54,5 | — |
| Отвод ТС-582-36 | 2,5 (25) | 10 | 121 | 80,7 | 60,5 | — | ||
| Отвод ТС-582-37 | 4,0 (40) | 500 | 530 | 10 | 120 | 80 | 60 | — |
| Отвод ТС-582-38 | 2,5 (25) | 12 | 130 | 86 | 65 | — | ||
| Отвод ТС-582-39 | 4,0 (40) | 600 | 630 | 16 | 228,1 | 152,1 | 114,1 | — |
| Отвод ТС-582-40 | 2,5 (25) | 14 | 260,6 | 173,8 | 130,3 | — | ||
Тип
гнутые
Сталь
углеродистая
