Гнутое колено ОСТ 34 10 750 — ТеплоЭнергоОборудование

Технически колено ОСТ 34 10 750 представляет собой гнутый горячим способом отвод ОГ. Фитинг предназначен для ТЭЦ энергетической промышленности РФ. Фасонные изделия DN 10 – 400 мм созданы для транспортировки рабочей среды с характеристиками +425°С и 4 МПа максимум.

В разрыв трубопровода колено монтируется сваркой. В стандарте утверждены углы изгиба 15°, 45°, 30°, 60°, 90°, радиусы изгиба от 4Dн. Фитинги изготавливаются из стали марки 20, обладающей рациональным сочетанием механических качеств, себестоимости изготовления.

Особенности конструкции

Бесшовное колено гнутое ОСТ 34 10 750 обладает следующими конструктивными особенностями:

радиус изгиба от 2,6 размеров наружного диаметра трубчатой заготовки;
прямые концы по обе стороны от радиуса изгиба, не обязательно одинакового размера;
соответствие отечественным стандартам DN трубного металлопроката;
использование горячих методов деформации металла;
колена изготавливаются из стальной бесшовной горячетянутой трубы с нормальной толщиной стенки или тонкостенных модификаций.

Разделка кромок под приварку производится по стандарту ОСТ 34.10.748.

Область использования

Согласно регламента ОСТ 34 10 750 гнутое колено обладает следующими эксплуатационными характеристиками:

колено – внутри отвода поток рабочей среды плавно изменяет направление на 15 – 90 градусов;
гнутое – снижено гидравлическое сопротивление внутри фитинга, имеются прямые участки, колено имеет большие размеры, для конструирования компактных трубопроводов не пригодно;
толщина стенки – тонкая или нормальная, для высокого давления не пригодна;
бесшовное – обеспечивается высокий запас надежности фасонной детали, повышается себестоимость продукции;
изготовление из углеродистой, низколегированной стали – снижение бюджета строительства трубопровода.

Размерный ряд

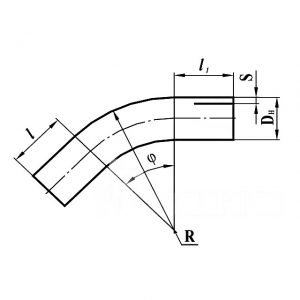

Согласно требованиям ОСТ 34 10 750 колено гнутое должно соответствовать нижеприведенным чертежам:

В нижней таблице приведены размеры для гнутого колена:

DN	Tp для угла изгиба изгиба					Dн	R	a₁	a	S
DN	90°	60°	45°	30°	15°	Dн	R	a₁	a	S
PN 4 МПа
10	157	105	78	52	26	14	100	100	100	2
15						18
20						25
25						32
32	236	157	118	79	39	38	150
40	314	209	157	105	52	45	200			2,5
50	471	314	236	157	79	57	300	150	150	3
65	471	314	236	157	79	76	300		150	4
80	628	419	314	210	105	89	400		200	4,5
100	942	628	471	314	157	108	600		200	6
125	942	628	471	314	157	133	600	500	500	6
150	1021	680	510	340	170	159	650			7
200	1570	1047	785	524	262	219	1000			9
250	2152	1435	1076	717	359	273	1370	600		11
300	2152	1435	1076	717	359	325	1370	700		13
350	2356	1570	1178	785	393	377	1500	800	800	15
400	2670	1780	1335	890	445	426	1700	800	800	16
PN 2,5 МПа
65	471	314	236	157	79	76	300	150	150	3
80	628	419	314	210	105	89	400		200	3,5
100	942	628	471	314	157	108	600		200	4
125	942	628	471	314	157	133	600	500	500	4
150	1021	680	510	340	170	159	650			5
200	1570	1047	785	524	262	219	1000			7
250	2152	1435	1076	717	359	273	1370	600		8
300	2152	1435	1076	717	359	325	1370	700		8
350	2356	1570	1178	785	393	377	1500	800	800	9
400	2670	1780	1335	890	445	426	1700	800	800	10

Обозначается фитинг надписью «колено гнутое» и характеристиками в следующей последовательности:

угол изгиба – 15° – 90°;
диаметр наружный – 14 – 426 мм;
толщина стенки трубы – 2 – 10 мм;
длина прямых участков – 100 – 800 мм;
длина развертки трубчатой заготовки – вычисляется индивидуально исполнителем;
номинальное давление – 2,5 МПа, 4 МПа;
нормативный документ на изготовление – ОСТ 34-10-750.

Марка стали 20 в маркировке не указывается, так как является единственным конструкционным материалом для гнутых колен по этому стандарту.

По аналогии с ОГ отводами колено ОСТ 34 10 750 производится на индукционных гибочных станках:

заготовка мерной длины подается гидротолкателем по станине;
перед гибочным участком производится кольцевой высокотемпературный нагрев газовоздушной горелкой либо токами ВЧ;
свободный конец трубчатой заготовки направляется в горизонтальной плоскости под заданным углом вбок.

Затем изделие калибруется, осуществляется разделка кромок под сварку – снятие фаски 35° или под другим углом в зависимости от способа сварки на объекте.
