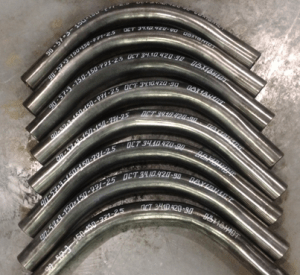

Гнутые отводы по ОСТ 34-10-420-90 изготавливаются из коррозионностойких сталей для трубопроводов групп В и С атомных станций (АС) по «Правилам АЭУ». Рраб< 2,2 МПа (22 кгс/см2) t< 300°С. Допускается применение гнутых отводов для трубопроводов, на которые распространяются РД 03-94 «Правила пара и горячей воды» и СНиП 3.05.05-84

Углы гиба 15°, 30°, 45°, 60°, 90°

Пример условного обозначения с углом гиба 45˚ из трубы диаметром 76 мм и толщиной стенки 4,5 мм, с прямыми участками а = 150 мм, а1 = 150 мм с длинной развертки 614 мм на условное давление Py2,5 МПа для трубопроводов группы «В», на которые распространяются «Правила А Э У»:

Отвод В 45˚ – 76х4,5 – 150х150-614-2,5 ОСТ 34-10-420-90,

для трубопроводов группы «С», на которые распространяются «Правила А Э У»

Отвод С 45˚ – 76х4,5 – 150х150-614-2,5 ОСТ 34-10-420-90,

для трубопроводов на которые распространяются «Правила пара и горячей воды»,

Отвод П 45˚ – 76х4,5 – 150х150-614-2,5 ОСТ 34-10-420-90,

тоже, для трубопроводов на которые распространяются СНиП 3.05.05-84:

Отвод 45˚ – 76х4,5 – 150х150-614-2,5 ОСТ 34-10-420-90

Материал- бесшовные трубы из стали марок 12Х18Н10Т или 08Х18Н10Т.

Неуказанные предельные отклонения размеров по классу точности «грубый» ГОСТ 25670

По согласованию с заводом – изготовителем отводов прямые участки «а» и «а1» могут быть менее указанных в таблице , но не меньше 100мм.

Условное давление Ру, Мпа (кгс/см2)	Условный проход Dy	Размеры присоединяемых труб	Dn	S	S1 Не менее	Прямой участок не менее		R	Масса 1м трубы, кг
Условное давление Ру, Мпа (кгс/см2)	Условный проход Dy	Размеры присоединяемых труб	Dn	S	S1 Не менее	а	а1	R	Масса 1м трубы, кг
2,5 (25)	10	14х2	14	2	1,5	100	100	100	0,6
	15	18х2,5	18	2,5	2				0,96
	20	25х3	25	3	2,5				1,64
	25	32х2,5	32	2,5	2				1,83
	32	38х3	38	3	2,5			150	2,6
	50	57х3	57	3	2,5	150	150	300	4,02
	65	76х4,5	76	4,5	3,5	150		300	7,98
	80	89х5	89	5	4			400	10,42
	100	108х5	108	5				600	12,78
	125	133х6	133	6		500	500	600	18,9
	150	159х6	159	6				650	22,78
	200	219х11	219	11	7,5			1000	56,79
	200	220х7	219		4			1000	37
	250	273х11	273		6,5		600	1370	71,5
	300	325х12	325	12	7		700	1370	93,2

Возможно изготовление гнутых отводов с инными толщинами стенок и диаметрами по типу ОСТ 34-10-420-90, например:

Отвод гнутый В 90˚ – 57х3,5 – 150х150-614-2,5 по типу ОСТ 34-10-420-90

Тип гнутые

Сталь нержавеющая
